施工事例 Projects

簡易非開削推進工 ハンマーヘッドモール

所在地 / ー 竣工年月 / ー

簡易非開削推進工具

形式:ハンマーヘッドモール

外径 50mm〜146mm
長さ 76.8cm〜201.9cm
空気量 425 L/min〜3728 L/min
重量 8,6kg〜138kg
使用圧力 110psi

備考欄

ハンマーヘッドモール工法(非開削管路埋設工法)

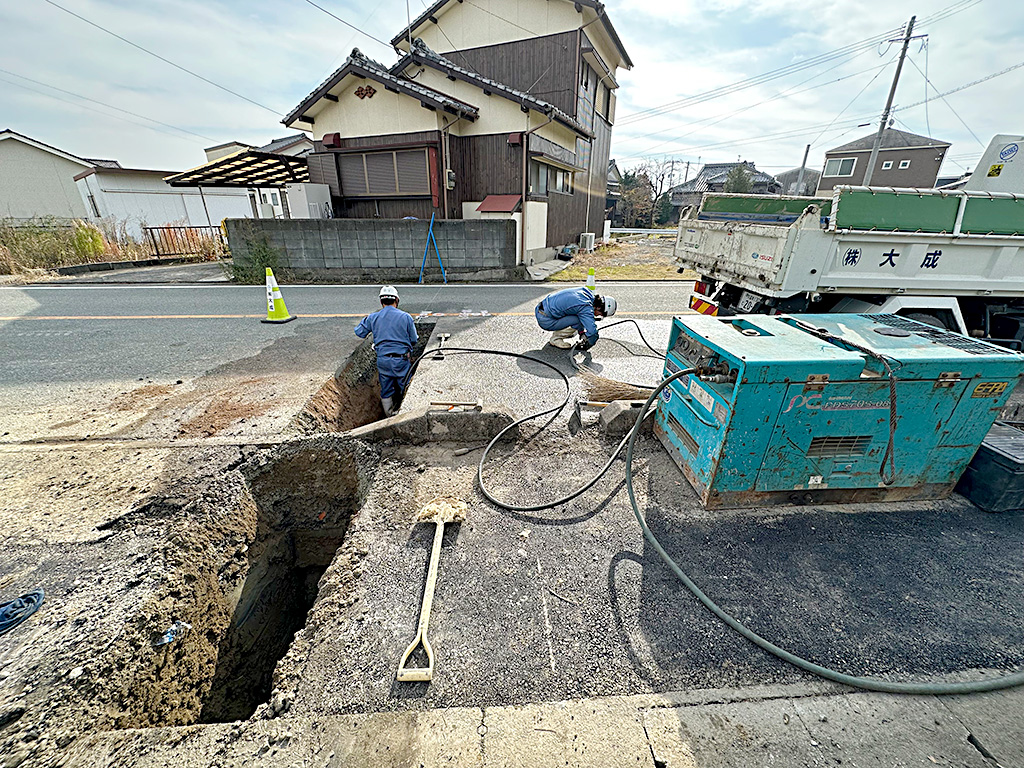

ハンマーヘッドモールは、汎用コンプレッサーと組み合わせることにより圧縮空気を利用してハンマリング(打撃)を行なうツールです。構造がとてもシンプルなので、故障が少なく現場でのメンテナンスも簡単です。また、耐久性にも優れており、7.7kg/cm2 という高い打撃圧力での施工を可能にしています。

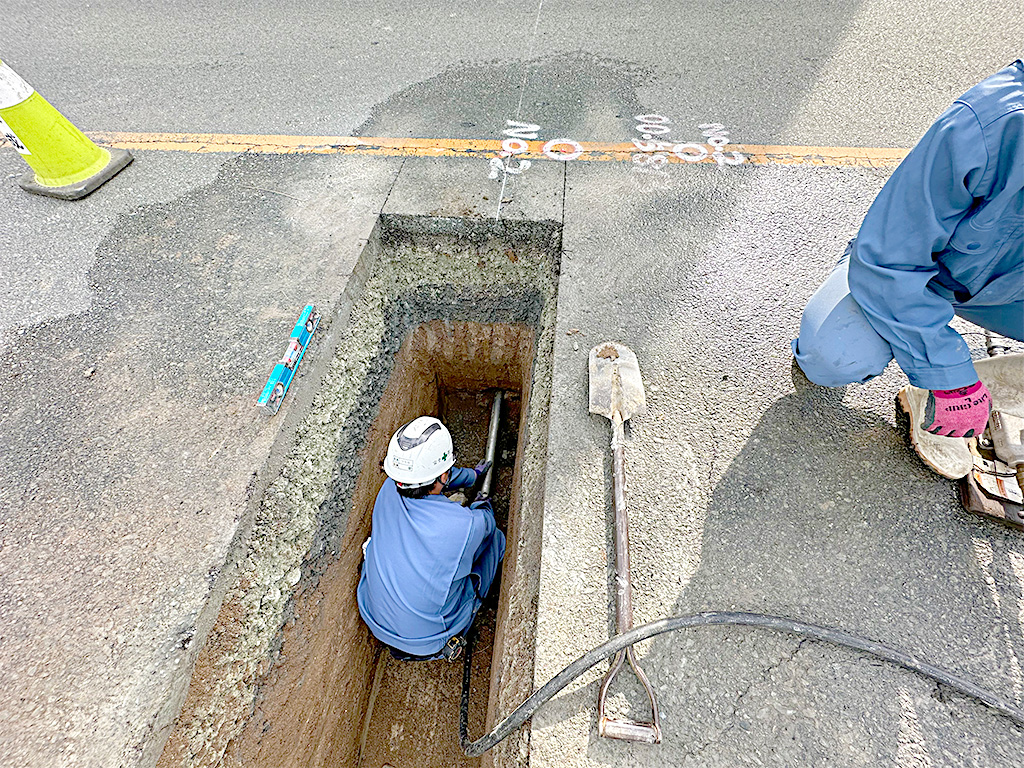

到達側でモール先端に新設管を接続し、逆進(リバース)させて配管を引き込みます。
もし、到達側のピットが小さくてハンマーヘッドモール取り出せない場合でも、ハンマーヘッドモールを逆進させて回収出来ます。ハンマーヘッドモールは掘削時、土を圧密して進み、掘削孔内の土を排出しませんので、配管後の地盤沈下の心配がありません。圧密された土は時間と共に戻ります。
